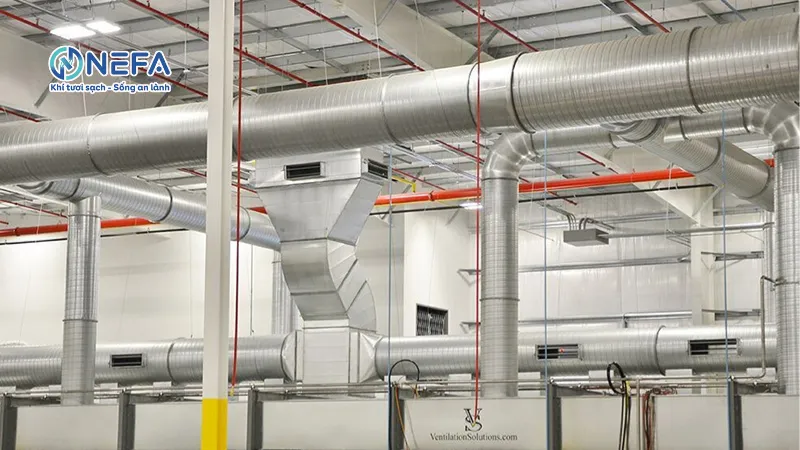

Bản vẽ hệ thống thông gió 2D – 3D MIỄN PHÍ

Trong lĩnh vực xây dựng và cơ điện lạnh, bản vẽ hệ thống thông gió là cầu nối quan trọng chất lượng thi công, lắp đặt và vận hành hệ thống đạt chuẩn hiệu quả.

Do đó, Nefa sẽ cùng bạn tìm hiểu chi tiết về cách thiết kế bản vẽ thông gió chuyên nghiệp cũng như làm thế nào để có một bản vẽ chuẩn chỉnh giúp bạn đạt được hiệu quả thi công tối đa, tiết kiệm chi phí chính tại bài viết sau đây.

Bản vẽ chi tiết hệ thống thông gió miễn phí từ Nefa

Nefa là đơn vị tiên phong trong lĩnh vực cung cấp giải pháp thông gió công nghiệp tại Việt Nam. Hiểu được nhu cầu của khách hàng và các đơn vị thi công, Nefa đã cung cấp nguồn tài liệu bản vẽ hệ thống thông gió miễn phí với nhiều mẫu thiết kế khác nhau.



Để tải bản vẽ mẫu miễn phí, khách hàng có thể truy cập website của NEFA, điền thông tin liên hệ và chọn loại hình công trình phù hợp. Đội ngũ kỹ thuật của NEFA sẵn sàng tư vấn và điều chỉnh bản vẽ theo yêu cầu cụ thể của từng dự án.

Một số lưu ý khi thiết kế bản vẽ hệ thống thông gió

Để có một bản vẽ hệ thống thông gió chuẩn chỉnh đòi hỏi sự hiểu biết sâu rộng về cơ học lưu chất, nhiệt động lực học và các tiêu chuẩn xây dựng. Dưới đây là một số lưu ý khi thiết kế mà Nefa sẽ chia sẻ cho bạn như sau:

Nên lên nhiều bản nháp

Bí quyết để có được bản vẽ hệ thống thông gió hoàn hảo chính là thực hiện nhiều bản nháp khác nhau. Bởi thiết kế hệ thống thông gió đòi hỏi sự cân nhắc giữa nhiều yếu tố: hiệu quả kỹ thuật, chi phí đầu tư, thời gian thi công và khả năng vận hành, bảo dưỡng.

Việc lên nhiều bản nháp cũng giúp so sánh chi phí giữa các phương án. Khi có 3-4 bản vẽ kỹ thuật khác nhau, doanh nghiệp có thể tính toán chi phí vật tư, thi công cho từng phương án rồi lựa chọn giải pháp tối ưu nhất về cả hiệu quả lẫn ngân sách.

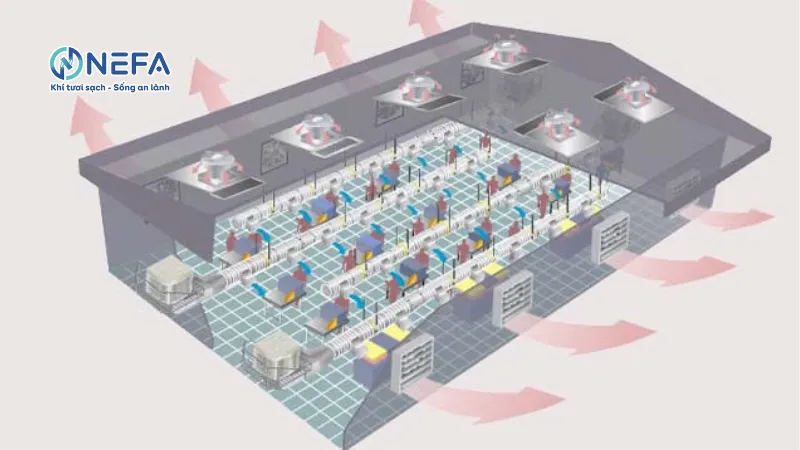

Tính toán diện tích & tổng lưu lượng gió

• Cần xác định chính xác diện tích và thể tích không gian cần thông gió. Không chỉ tính diện tích sàn mà còn phải tính đến chiều cao trần, vì lượng không khí cần xử lý phụ thuộc vào thể tích.

Ví dụ: một nhà xưởng 500m² với trần cao 5m sẽ có thể tích 2.500m³, cần lưu lượng gió hoàn toàn khác so với xưởng cùng diện tích nhưng trần chỉ cao 3m.

• Tổng lưu lượng gió cần thiết được tính dựa trên số lần thay đổi không khí trong một giờ. Con số này phụ thuộc vào công năng sử dụng

Ví dụ: một nhà xưởng sản xuất thông thường cần 15 – 20 ACH, xưởng có nhiệt độ cao cần 20 – 30 ACH, còn khu vực văn phòng chỉ cần 6-8 ACH.

Công thức cơ bản để tính lưu lượng gió trong bản vẽ hệ thống thông gió là: Q = V × ACH / 60

Trong đó:

• Q là lưu lượng gió (m³/phút)
• V là thể tích không gian (m³)
• ACH là số lần đổi gió mỗi giờ.

Ví dụ, xưởng 2.500m³ cần 20 ACH sẽ cần lưu lượng gió: Q = 2.500 × 20 / 60 = 833 m³/phút.

Ngoài ra, còn phải xem xét đến nhiệt tải từ thiết bị, ánh sáng, con người và cần được tính vào để xác định công suất làm mát cần thiết. Độ ẩm, nồng độ bụi bặm và các khí độc hại cũng ảnh hưởng đến thiết kế bản vẽ kỹ thuật.

Tìm hiểu kỹ nhu cầu của khách hàng

Việc tìm hiểu kỹ lưỡng yêu cầu của chủ đầu tư là bước đầu tiên và quan trọng nhất trong quy trình thiết kế. Mỗi khách hàng có những ưu tiên khác nhau, người thiết kế bản vẽ kỹ thuật thông gió cần nắm rõ định hướng này để đưa ra phương án phù hợp.

Ngoài ra, cần tìm hiểu chi tiết về đặc điểm hoạt động của công trình. Với những công trình hoạt động liên tục 24/7 sẽ cần hệ thống bền bỉ, dễ bảo dưỡng. Các yêu cầu đặc biệt như chống cháy nổ, chống ăn mòn, chống tĩnh điện cũng cần được ghi chú rõ ràng.

Cuối cùng, người thiết kế cần giải thích rõ ràng cho khách hàng hiểu về hệ thống thông gió của họ như cách vận hành, bảo dưỡng định kỳ, tuổi thọ dự kiến và các chi phí phát sinh.

#Tham khảo: Các dòng quạt thông gió phổ biến

Hy vọng qua bài viết vừa rồi của Nefa chia sẻ thì bạn sẽ có nhiều thêm thông tin hữu ích liên quan đến bản vẽ hệ thống thông gió cũng như những lưu ý khi thiết kế hệ thống. Đừng ngần ngại chia sẻ bài viết nếu bạn cảm thấy hữu ích nhé.
