Hướng dẫn lắp quạt thông gió âm trần từng bước chi tiết

Quạt thông gió âm trần là giải pháp phù hợp cho những không gian cần tăng cường trao đổi không khí nhưng vẫn muốn giữ tính thẩm mỹ cho trần nhà. Thiết bị thường được lắp tại trần thạch cao, trần Cemboard hoặc các loại trần có khoảng không kỹ thuật phía trên. Cùng Nguyễn Vũ, kỹ thuật viên của NEFA Cooling tìm hiểu cách lắp quạt thông gió âm trần từng bước chi tiết trong bài viết dưới đây.

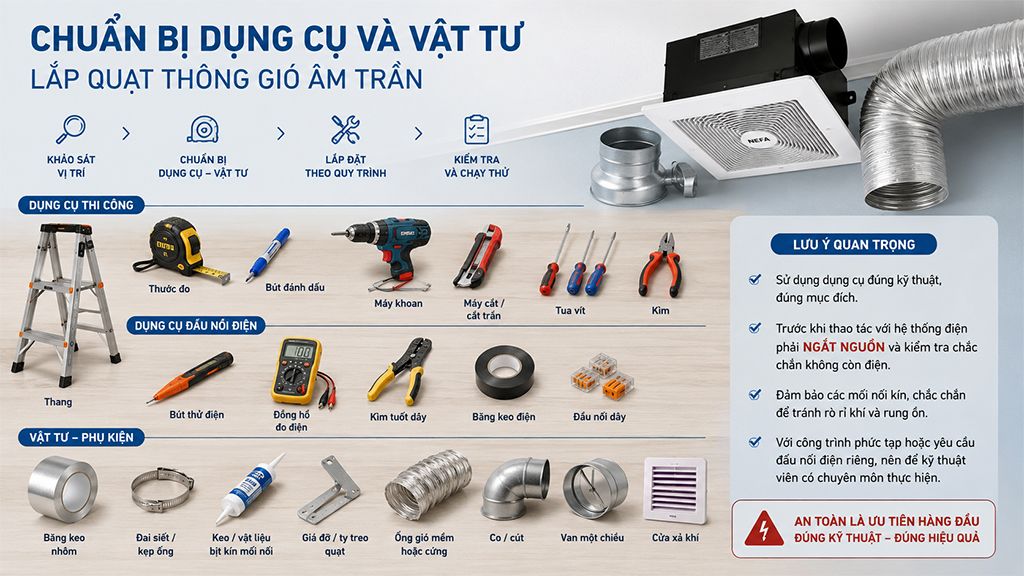

Chuẩn bị dụng cụ và vật tư

Trước khi thi công, cần chuẩn bị đầy đủ quạt, ống gió, phụ kiện kết nối, vít cố định và vật liệu xử lý mối nối theo thiết kế. Về dụng cụ, nên có thang, thước đo, bút đánh dấu, máy khoan, tua vít, kìm, máy cắt hoặc dụng cụ cắt trần phù hợp với vật liệu trần. Đối với phần đấu nối điện, cần chuẩn bị bút thử điện hoặc đồng hồ đo điện, kìm tuốt dây, băng keo điện và các đầu nối dây phù hợp.

Ngoài ra, tùy phương án lắp đặt có thể cần băng keo nhôm, đai siết hoặc kẹp ống, keo/ vật liệu bịt kín mối nối, giá đỡ hoặc ty treo quạt để cố định đường ống và thân quạt chắc chắn. Nếu quạt sử dụng đường ống dài, nên chuẩn bị thêm các phụ kiện như co, cút, van một chiều và cửa xả khí theo đúng thiết kế.

Các dụng cụ khoan, cắt và đấu điện cần được sử dụng đúng kỹ thuật. Đặc biệt, trước khi thao tác với hệ thống điện phải ngắt nguồn và kiểm tra chắc chắn không còn điện. Với công trình có kết cấu phức tạp hoặc yêu cầu đấu nối điện riêng, nên để kỹ thuật viên có chuyên môn thực hiện.

Hướng dẫn lắp quạt thông gió âm trần từng bước chi tiết

Với loại quạt có ống dẫn, không khí sau khi được hút sẽ đi qua đường ống và thoát ra vị trí được bố trí trước đó. Để quạt hoạt động đúng công suất và hạn chế rung, ồn hoặc giảm lưu lượng, quá trình thi công cần được thực hiện theo trình tự từ khảo sát vị trí → chuẩn bị lỗ chờ → lắp quạt → kết nối ống gió → đấu điện → chạy thử.

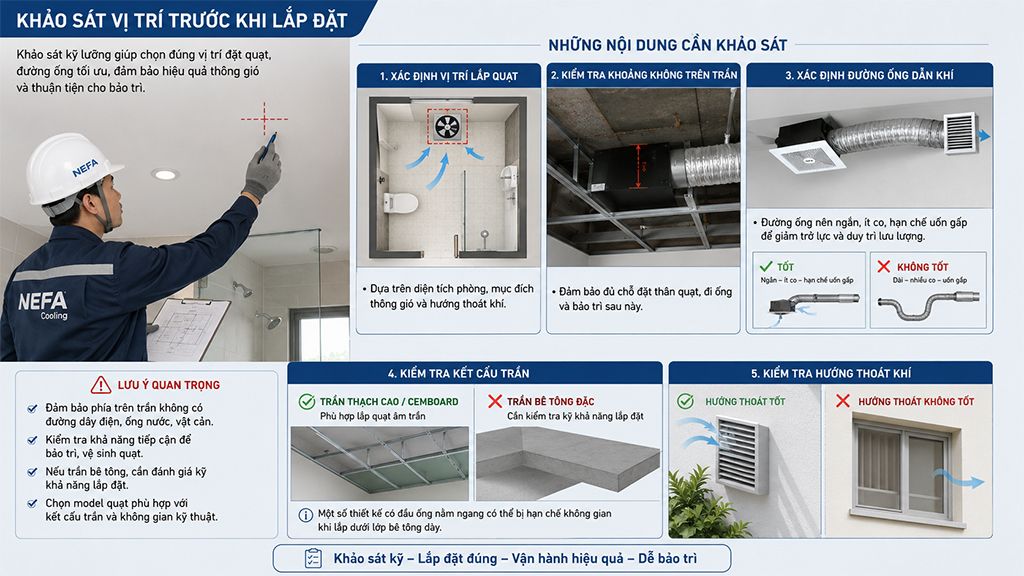

Khảo sát vị trí trước khi lắp đặt

Trước khi khoét trần, cần xác định vị trí đặt quạt dựa trên diện tích phòng, mục đích thông gió và hướng thoát khí. Đồng thời phải kiểm tra khoảng không phía trên trần để đảm bảo có đủ chỗ đặt thân quạt, đi ống và thực hiện bảo trì sau này.

Với quạt âm trần có ống dẫn, cần xác định trước đường đi của ống từ quạt đến cửa xả. Đường ống nên được bố trí ngắn, ít co và hạn chế các đoạn uốn gấp để giảm trở lực và duy trì lưu lượng. Nếu trần là bê tông đặc, cần kiểm tra kỹ khả năng lắp đặt vì không phải mọi loại quạt âm trần đều phù hợp. Một số thiết kế có đầu ống nằm ngang có thể bị hạn chế không gian khi lắp dưới lớp bê tông dày.

Đánh dấu và khoét lỗ trên trần

Sau khi xác định vị trí, tiến hành đánh dấu kích thước lỗ chờ theo kích thước lắp đặt của đúng model quạt. Các bạn lưu ý không lấy kích thước mặt ngoài của quạt để tự suy ra kích thước lỗ. Lỗ chờ cần đủ để đưa thiết bị vào vị trí nhưng vẫn đảm bảo quạt có điểm tựa và có thể cố định chắc chắn.

Khi khoét trần thạch cao, cần thực hiện cẩn thận để tránh làm nứt hoặc phá hỏng khu vực xung quanh. Nếu phía trên trần có dây điện, đường ống nước hoặc hệ thống kỹ thuật khác, phải xác định vị trí trước khi cắt.

Đưa quạt vào vị trí lắp đặt

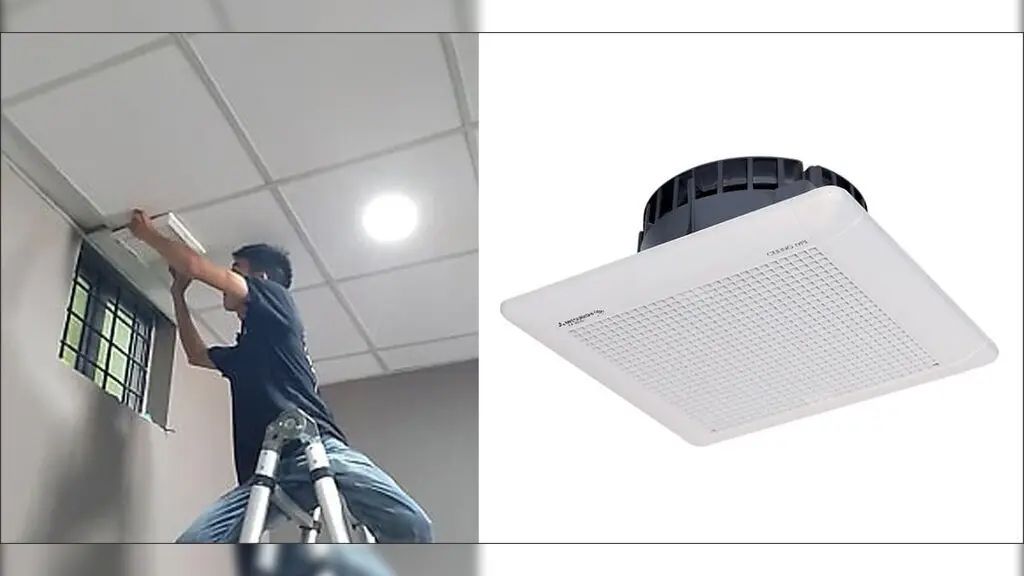

Sau khi hoàn thiện lỗ chờ, đưa thân quạt lên phía trên trần và đặt đúng vị trí. Với loại quạt có ống dẫn, cần định hướng đầu nối sao cho thuận lợi nhất cho việc đi ống.

Tiếp theo, dùng vít hoặc bộ gá phù hợp để cố định quạt vào kết cấu chịu lực. Bạn không nên để toàn bộ trọng lượng quạt treo trực tiếp trên tấm thạch cao nếu thiết kế của hệ thống yêu cầu khung hoặc điểm treo riêng. Quạt phải được cố định chắc chắn và cân bằng để hạn chế rung trong quá trình vận hành.

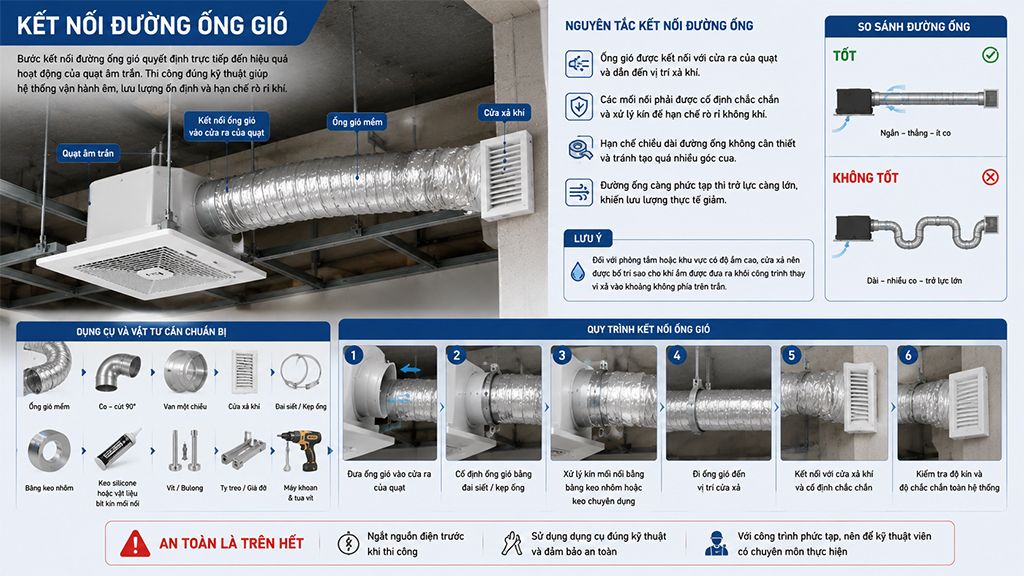

Kết nối đường ống gió

Đây là bước quyết định khá lớn đến hiệu quả của quạt âm trần có ống. Ống gió được kết nối với cửa ra của quạt và dẫn đến vị trí xả khí. Các mối nối cần được cố định chắc và xử lý kín để hạn chế rò rỉ không khí. Các bạn nên hạn chế chiều dài đường ống không cần thiết và tránh tạo quá nhiều góc cua. Đường ống càng phức tạp thì trở lực càng lớn, khiến lưu lượng thực tế giảm.

Đối với phòng tắm hoặc khu vực có độ ẩm cao, cửa xả nên được bố trí sao cho khí ẩm được đưa ra khỏi công trình thay vì xả vào khoảng trống phía trên trần.

Lắp cửa xả khí

Đầu cuối của đường ống cần được kết nối với cửa xả hoặc miệng thông gió phù hợp. Vị trí này phải đảm bảo khí có thể thoát ra ngoài mà không bị vật cản che chắn.

Nếu cửa xả nằm ở khu vực có khả năng tiếp xúc với mưa, cần có giải pháp bảo vệ phù hợp với thiết kế của quạt và công trình. Nguồn tham khảo cũng lưu ý rằng với thiết bị không có khả năng chống nước hoặc không có che chắn, cần tính đến biện pháp hạn chế nước mưa xâm nhập.

Đấu nối nguồn điện

Sau khi hoàn thiện phần cơ khí và đường ống, tiến hành đấu nguồn cho quạt theo đúng sơ đồ của nhà sản xuất. Nguồn điện phải phù hợp với điện áp định mức của thiết bị. Dây dẫn và thiết bị bảo vệ cũng cần được lựa chọn phù hợp với tải điện.

Nếu quạt có công tắc riêng, công tắc nên được bố trí tại vị trí thuận tiện cho người sử dụng. Với những model có điều khiển tốc độ, cảm biến hoặc chức năng đặc biệt, cần thực hiện đấu nối đúng sơ đồ kỹ thuật thay vì tự thay đổi kết cấu mạch điện. Phần đấu điện nên được thực hiện bởi người có chuyên môn, đặc biệt tại khu vực phòng tắm hoặc nơi có độ ẩm cao.

Lắp mặt nạ và hoàn thiện bề mặt trần

Sau khi thân quạt, đường ống và nguồn điện đã được kiểm tra, các bạn tiến hành lắp mặt nạ ở phía dưới trần. Mặt nạ cần nằm cân đối với bề mặt trần, không bị nghiêng hoặc hở. Khu vực xung quanh cần được hoàn thiện gọn để đảm bảo cả tính thẩm mỹ và khả năng hút khí.

Đối với các mẫu quạt có mặt nạ tháo rời, nên đảm bảo các ngàm hoặc vít đã được cố định đúng trước khi vận hành.

Chạy thử và kiểm tra toàn bộ hệ thống

Sau khi hoàn thành, bật quạt và kiểm tra khả năng hoạt động. Các bạn cần chú ý xem quạt có:

• Phát ra tiếng rung hoặc tiếng va chạm bất thường hay không.
• Hút khí đúng hướng hay không.
• Có lưu lượng gió phù hợp hay không.
• Có hiện tượng rung thân quạt hay không.
• Có rò khí tại các mối nối ống hay không.

Nếu quạt rung mạnh hoặc phát ra tiếng ồn bất thường, nên ngắt nguồn và kiểm tra lại điểm cố định, cánh quạt, đường ống và các mối nối trước khi đưa vào sử dụng chính thức.

Bảng kiểm tra sau khi lắp quạt âm trần

Hạng mục	Yêu cầu	Mục đích
Vị trí lắp	Đúng vị trí thiết kế	Tối ưu khả năng hút khí
Lỗ chờ	Đúng kích thước model	Đảm bảo cố định chắc chắn
Thân quạt	Cố định chắc, cân bằng	Hạn chế rung và tiếng ồn
Đường ống	Ngắn, ít co, kín	Giảm tổn thất lưu lượng
Cửa xả	Thông thoáng	Đảm bảo khí thoát tốt
Nguồn điện	Đúng điện áp	Đảm bảo an toàn
Mặt nạ	Lắp cân đối	Đảm bảo thẩm mỹ
Chạy thử	Kiểm tra hút và tiếng ồn	Phát hiện lỗi sớm

Những lỗi cần tránh khi lắp quạt thông gió âm trần

• Khoét lỗ quá lớn là một lỗi thường gặp vì khiến việc cố định quạt khó khăn và tạo khe hở quanh thiết bị. Kích thước lỗ nên được xác định theo tài liệu kỹ thuật của model cụ thể.
• Đặt quạt nhưng không tính đường ống cũng có thể làm giảm hiệu quả hệ thống. Một vị trí lắp thuận tiện chưa chắc là vị trí tối ưu nếu sau đó phải sử dụng đường ống quá dài hoặc nhiều góc cua.
• Xả khí vào khoảng trống trên trần cũng không phải phương án tốt đối với phòng tắm và các không gian có độ ẩm cao. Mục tiêu của hệ thống là đưa khí ẩm hoặc khí không mong muốn ra khỏi khu vực cần thông gió.
• Bỏ qua việc kiểm tra khả năng tiếp cận thiết bị sau khi hoàn thiện trần. Quạt cần có phương án bảo trì, vệ sinh khi cần thiết.

NEFA Cooling tư vấn giải pháp quạt thông gió âm trần

NEFA Cooling cung cấp các giải pháp quạt thông gió cho nhà ở, biệt thự, phòng tắm, văn phòng và công trình thương mại. Tùy diện tích, nhu cầu sử dụng và kết cấu trần, đội ngũ kỹ thuật có thể tư vấn lựa chọn loại quạt, lưu lượng và phương án lắp đặt phù hợp.

Một hệ thống quạt âm trần hoạt động hiệu quả không chỉ phụ thuộc vào bản thân thiết bị mà còn nằm ở vị trí lắp, kích thước lỗ chờ, đường ống, cửa xả và cách cố định quạt. Thi công đúng kỹ thuật ngay từ đầu sẽ giúp thiết bị vận hành ổn định, hạn chế tiếng ồn và duy trì hiệu quả thông gió trong thời gian dài.
